Конвертер диапазона 144...146 МГц

Конвертер диапазона 144...146 МГц, не содержащий дефицитных деталей, владельцы коротковолновых приемников (или трансиверов) смогут прослушивать диапазон 2 м. Схема конвертер диапазона 144...146 МГц (с некоторыми изменениями, не затрагивающими сути работы) приведена на рисунке в статье.

Конвертер диапазона 144...146 МГц

Двухзатворный малошумящий полевой транзистор VT1 используется в УВЧ. Согласование низкоомной антенны с колебательным контуром L1, СЗ осуществляется через конденсатор С1 с помощью отвода катушки. Предварительно усиленный сигнал подается через полосовой фильтр L2, С4 — L3, С5 на первый затвор транзистора смесителя, также выполненного на двухзатворном полевом транзисторе VT2. На второй его затвор подается сигнал частотой 116 МГц гетеродина. На транзисторе VT2 собран смеситель. Сигнал частотой 28. 30 МГц подается через широкополосный фильтр L4, С9 и катушку связи L5 на антенный вход KB-приемника, имеющего диапазон 28 30 МГц.


На полевом транзисторе VT3 собран генератор, который возбуждается с помощью кварцевого резонатора на частоте 38,666 МГц Сигнал генератора подается через колебательный контур L6, С13, С14 и катушку связи L7 на транзистор VT4 (работающий в режиме класса С), где частота утраивается. В полосовом колебательном контуре, включенном в цепь коллектора этого транзистора, выделяется сигнал с требуемой частотой 116 МГц, который через разделительный конденсатор С21 подается на второй затвор транзистора смесителя.


Напряжение питания 12 В подается от сетевого стабилизированного блока питания. Диод VD1 защищает устройство при неправильном подключении к источнику питания.


Конвертер собран на двусторонней печатной плате размером 70x95 мм. Монтажная сторона имеет сплошную фольгу, которая подключается к общему проводу. К этой фольге припаиваются все те выводы деталей, которые должны быть заземлены (в соответствии со схемой). К ней также припаивается (сплошной пайкой с обеих сторон) экранирующая пластина высотой около 20 мм, которая разделяет каскады УВЧ/смесителя и генератора/утроителя (экран можно вырезать из двустороннего фольгированного стеклотекстолита или луженой жести).

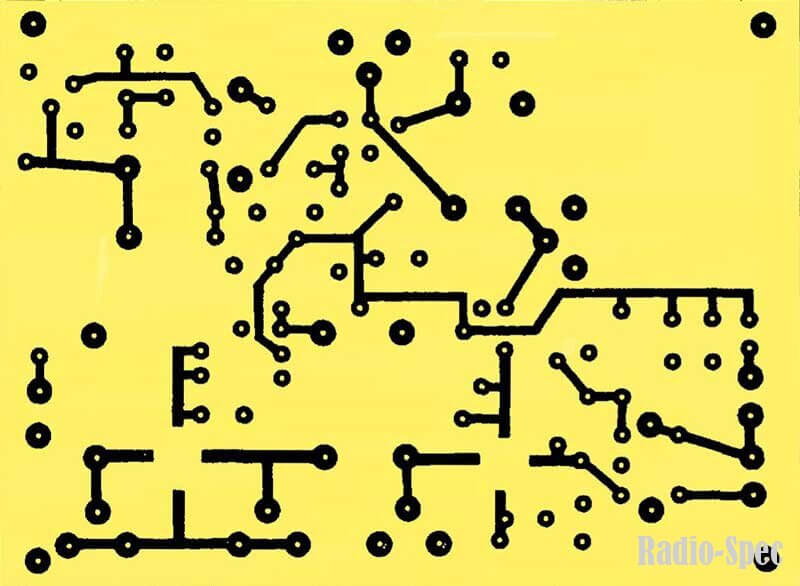

Разводка платы конвертер диапазона 144...146 МГц

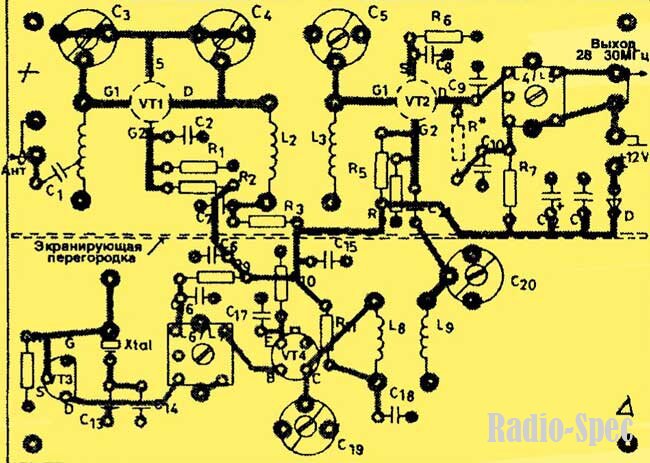

Расположение компонентов на плате

Естественно, фольгу вокруг отверстий. Для выводов деталей, которые не заземляются, необходимо удалить, например, кончиком сверла диаметром 3 мм. Оба полевых транзистора устанавливаются со стороны пайки. Для предотвращения самовозбуждения транзистора VT1, перед пайкой необходимо надеть на вывод стока “бусинку" из низкочастотного феррита. Вид на размещения деталей и экрана показаны на рисунке.


Выводы, помеченные знаком “x“, необходимо припаивать к фольге заземления. Параметры катушек L1, L2, L3 — бескаркасные, диаметром 6 мм, 6 витков посеребренного провода диаметром 0,8 мм. К 3/4 витка L1, считая от заземленного вывода, подключается С1; вывод конденсатора припаивается непосредственно к проводу катушки L4 содержит 18 витков провода диаметром 0,3 мм, L5 — 2 витка провода диаметром 0,3 мм. Обе катушки мотаются на каркасах диаметром 5 мм. В качестве подстроечного сердечника в оригинальной конструкции использовался сердечник типа F40.


L6 —12 витков эмалированного провода диаметром 0,3 мм, L7 — 2 витка эмалированного провода диаметром 0,3 мм. Для обеих этих катушек используются каркасы, аналогичные каркасу L4. L8, L9 — бескаркасные, диаметром 6 мм, 6 витков посеребренного провода диаметром 0,8 мм


При настройке в первую очередь настраивается кварцевый генератор. Кварц временно закорачивается, и измеряется частота на базе транзистора VT4. Сердечником катушек L6, L7 генератор настраивается на частоту кварцевого резонатора, затем снимают перемычку с выводов резонатора. После этого настраивается выходной полосовой фильтр утроителя частоты. Далее, на втором затворе транзистора VT2 измеряется уровень напряжения, и конденсаторами С19, С20 он настраивается на максимум. Имеет смысл также проверить соответствие частоты гетеродина номинальной частоте 116 МГц


Подключив к антенному входу сигнал-генератор, а к первому затвору транзистора VT1 — измеритель ВЧ-уровня, с помощью СЗ настройте входной контур на максимум. Удалив временно конденсатор С21, переключите измеритель уровня на сток VT2 и подстраивайте С4 и С5 до тех пор, пока в полосе частот 144 146 МГц не получится максимально равномерная частотная характеристика.


Вернув на место конденсатор С21 и, подключив к выходу конвертера измеритель ВЧ-уровня или вход приемника и подав входной сигнал частотой 145 МГц, подстройкой сердечника L4, L5 добейтесь максимума сигнала. Может оказаться, что полоса выходного колебательного контура имеет недостаточную ширину, так что на краях полосы шириной 2 МГц амплитуда конвертированного сигнала снижается. Ширину полосы выходного контура можно увеличить, экспериментально подобрав величину резистора R* (вероятнее всего, понадобится резистор номиналом несколько килоом).
